ವಿದ್ಯುಚ್ಛಕ್ತಿ - ೧೦ ನೇ ತರಗತಿ ವಿಜ್ಞಾನ ಪುಸ್ತಕದ ಪ್ರಶ್ನೋತ್ತರಗಳು


ಅಧ್ಯಾಯ-12
ವಿದ್ಯುಚ್ಛಕ್ತಿ ನೋಟ್ಸ್‌

ಈ ಕೆಳಗಿನ ಪ್ರಶ್ನೆಗಳಿಗೆ ಉತ್ತರಿಸಿ :

1. ವಿದ್ಯುತ್ ಮಂಡಲ ಎಂಬುದರ ಅರ್ಥವೇನು ?

ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ನಿರಂತರ ಮತ್ತು ಆವೃತ ಮಾರ್ಗವನ್ನು ವಿದ್ಯುತ್ ಮಂಡಲ ಎನ್ನುವರು .

2.ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಏಕಮಾನವನ್ನು ವ್ಯಾಖ್ಯಾನಿಸಿ .
ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಏಕಮಾನ ಆಂಪೀರ್ ( A ) . ಒಂದು ಆಂಪೀರ್ ಎಂದರೆ ಒಂದು ಸೆಕೆಂಡಿನಲ್ಲಿ ಒಂದು ಕೂಲಮ್ ಆವೇಶದ ಪ್ರವಾಹವಾಗಿದೆ .

3.ಒಂದು ಕೂಲಮ್ ಆವೇಶವನ್ನು ರೂಪಿಸಿದ ಇಲೆಕ್ಟ್ರಾನ್ ಗಳ ಸಂಖ್ಯೆಯನ್ನು ಲೆಕ್ಕ ಹಾಕಿ .
ಒಂದು ಇಲೆಕ್ಟ್ರಾನ್ 1.6X10-19 C ಆವೇಶವನ್ನು ಹೊಂದಿದೆ .

ಆದ್ದರಿಂದ ಒಂದು ಕೂಲಮ್ ಆವೇಶವನ್ನು ರೂಪಿಸಲು ಬೇಕಾದ ಇಲೆಕ್ಟ್ರಾನ್ ಗಳ ಸಂಖ್ಯೆ = 1 / 1.6X10 -19 = 6.25X1018 = 6X1018

4.ವಾಹಕದ ಮೂಲಕ ವಿಭವಾಂತರವನ್ನು ನಿರ್ವಹಿಸಲು ಸಹಾಯ ಮಾಡುವ ಸಾಧನವನ್ನು ಹೆಸರಿಸಿ .
ವಿದ್ಯುತ್ ಕೋಶ .

5.ಎರಡು ಬಿಂದುಗಳ ನಡುವಿನ ವಿಭವಾಂತರ 1V . ಈ ಹೇಳಿಕೆಯ ಅರ್ಥ ತಿಳಿಸಿರಿ .
ಒಂದು ಕೂಲಮ್ ಆವೇಶವನ್ನು ಒಂದು ಬಿಂದುವಿನಿಂದ ಮತ್ತೊಂದು ಬಿಂದುವಿಗೆ ಸಾಗಿಸಲು 1 ) ಕೆಲಸದ ಅವಶ್ಯಕತೆ ಇದೆ ಎಂದರ್ಥ .

6. 6V ವಿದ್ಯುತ್ ಕೋಶದ ಮೂಲಕ ಹಾದು ಹೋಗುವ ಪ್ರತಿಯೊಂದು ಕೂಲಮ್ ಆವೇಶಗಳಿಗೆ ಎಷ್ಟು ಶಕ್ತಿಯನ್ನು ಒದಗಿಸಲಾಗುತ್ತದೆ ?
ವಿದ್ಯುತ್ ಕೋಶದ ಮೂಲಕ ಹಾದು ಹೋಗುವ ಪ್ರತಿಯೊಂದು ಕೂಲಮ್ ಆವೇಶಗಳಿಗೆ ಒದಗಿಸುವ ಶಕ್ತಿಯು ಆವೇಶಗಳ ಹರಿವಿಗೆ ಆಗುವ ಕೆಲಸಕ್ಕೆ ಸಮವಾಗಿದೆ .
ವಿಭವಾಂತರ ( V ) = ಕೆಲಸ ( W ) / ಆವೇಶ ( Q )
W = V / Q , ಆವೇಶ Q = 1C ಮತ್ತು ವಿಭವಾಂತರ V = 6V ಆದಾಗ
W = 1X6 = 6J 6 ] ಶಕ್ತಿಯನ್ನು ಒದಗಿಸಬೇಕಾಗುತ್ತದೆ .

7. ವಾಹಕದ ರೋಧವು ಯಾವ ಅಂಶಗಳ ಮೇಲೆ ಅವಲಂಬಿತವಾಗಿದೆ?
ವಾಹಕದ ಉದ್ದ
ವಾಹಕದ ಅಡ್ಡಕೊಯ್ತ
ವಾಹಕವಾಗಿ ಬಳಸುವ ವಸ್ತುವಿನ ವಿಧ
ವಾಹಕದ ತಾಪ .

8.ಒಂದೇ ರೀತಿಯ ವಸ್ತುವಿನ ದಪ್ಪವಾದ ತಂತಿ ಅಥವಾ ತೆಳುವಾದ ತಂತಿಯನ್ನು ಒಂದೇ ಮೂಲಕ್ಕೆ ಸಂಪರ್ಕಿಸಿದಾಗ ಯಾವ ತಂತಿಯ ಲಕ ವಿದ್ಯುತ್ ಸುಲಭವಾಗಿ ಹರಿಯುತ್ತದೆ . ? ಮತ್ತು ಹೇಗೆ ?
ದಪ್ಪವಾದ ತಂತಿಯ ಮೂಲಕ ವಿದ್ಯುತ್ ಸುಲಭವಾಗಿ ಹರಿಯುತ್ತದೆ . ಏಕೆಂದರೆ ತೆಳುವಾದ ತಂತಿಗಿಂತ ದಪ್ಪ ತಂತಿಯಲ್ಲಿ ರೋಧವು ಕಡಿಮೆ ಇರುತ್ತದೆ ಏಕೆಂದರೆ ವಾಹಕದ ರೋಧವು ವಸ್ತುವಿನ ಅಡ್ಡಕೊಯ್ದಕ್ಕೆ ವಿಲೋಮಾನುಪಾತದಲ್ಲಿರುತ್ತದೆ .

9. ವಿದ್ಯುತ್ ಆವಯವದ ರೋಧವು ಸ್ಥಿರಾಂಕವಾಗಿದ್ದು , ಅದರ ಎರಡು ತುದಿಗಳಲ್ಲಿನ ವಿಭವಾಂತರವು ಅದರ ಹಿಂದಿನ ಮೌ ಅರ್ಧದಷ್ಟು ಕಡಿಮೆಯಾದರೆ , ಅದರ ಮೂಲಕ ಹರಿಯುವ ವಿದ್ಯುತ್ ನಲ್ಲಿ ಆಗುವ ಬದಲಾವಣೆ ಏನು ?
ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ V = IR
I = V / R 1
ವಿಭವಾಂತರವು ಅರ್ಧದಷ್ಟು ಕಡಿಮೆಯಾದರೆ
ವಿಭವಾಂತರ V ‘ = V / 2
ರೋಧವು ಸ್ಥಿರಾಂಕವಾಗಿರುತ್ತದೆ , ಆದ್ದರಿಂದ ವಿದ್ಯುತ್ ಪ್ರವಾಹ I’ = V / R
= ( V / 2 ) / R
= ( 1/2 ) ( V / R )
= ( 1/2 ) 1 = 1/2
ಆದ್ದರಿಂದ ವಿದ್ಯುತ್ ಆವಯವದ ಮೂಲಕ ಹರಿಯುವ ವಿದ್ಯುತ್ ಅರ್ಧದಷ್ಟಾಗುತ್ತದೆ .

10.ವಿದ್ಯುತ್ ಟೋಸ್ಟರ್ ಮತ್ತು ವಿದ್ಯುತ್ ಇಸ್ತ್ರಿ ಪೆಟ್ಟಿಗೆಯ ಸುರುಳಿಗಳನ್ನು ಶುದ್ಧ ಲೋಹದ ಬದಲಿಗೆ ಮಿಶ್ರಲೋಹಗಳಿಂದ ತಯಾರಿಸಿರುತ್ತಾರೆ ಏಕೆ?
ಶುದ್ಧ ಲೋಹಗಳಿಗಿಂತ ಮಿಶ್ರಲೋಹಗಳ ರೋಧವು ಅಧಿಕವಾಗಿರುತ್ತದೆ.ಮತ್ತು ಅವು ಸುಲಭದಲ್ಲಿ ಕರಗುವುದಿಲ್ಲ.ರೋಧವು ಅಧಿಕವಾಗಿರುವುದರಿಂದ ಬೇಗನೆ ಬಿಸಿಯಾಗುತ್ತವೆ .

11. ಕೋಷ್ಟಕ 12.2 ರ ದತ್ತಾಂಶವನ್ನು ಬಳಸಿಕೊಂಡು ಈ ಕೆಳಗಿನ ಪ್ರಶ್ನೆಗಳನ್ನು ಉತ್ತರಿಸಿರಿ .
ಅ ) ಕಬ್ಬಿಣ ಮತ್ತು ಪಾದರಸಗಳಲ್ಲಿ ಉತ್ತಮವಾದ ವಾಹಕ ಯಾವುದು ?

ಕಬ್ಬಿಣದ ರೋಧ = 10.0 x 10 -8 ೧
ಪಾದರಸದ ರೋಧ = 94.0 x 10 -8 ೧
ಕಬ್ಬಿಣದ ರೋಧಕ್ಕಿಂತ ಪಾದರಸದ ರೋಧ ಅಧಿಕವಾಗಿರುವ ಕಾರಣ ಕಬ್ಬಿಣವು ಪಾದರಸಕ್ಕಿಂತ ಉತ್ತಮವಾದ ವಾಹಕವಾಗಿದೆ .
ಆ ) ಯಾವ ವಸ್ತುವು ಅತ್ಯುತ್ತಮ ವಾಹಕವಾಗಿದೆ ?
ಬೆಳ್ಳಿಯ ರೋಧವು ಅತಿ ಕಡಿಮೆ ಇರುವ ಕಾರಣ ಇದು ಅತ್ಯುತ್ತಮ ವಾಹಕವಾಗಿದೆ .

12.  2V ನ ಮೂರು ಶುಷ್ಕಕೋಶಗಳು , ಒಂದು ರೋಧಕ 5 ೧ , ಒಂದು ರೋಧಕ 8 ೧ , ಒಂದು ರೋಧಕ 12 ೧ ಮತ್ತು ಕೀ ಇವುಗಳನ್ನು ಸರಣಿ ಕ್ರಮದಲ್ಲಿ ಸಂಯೋಜಿಸಿ ಒಂದು ವಿದ್ಯುತ್ ಮಂಡಲದ ರೇಖಾ ಚಿತ್ರವನ್ನು ರಚಿಸಿರಿ .


2V ನ ಮೂರು ಶುಷ್ಕಕೋಶಗಳನ್ನು ಸರಣಿಯಲ್ಲಿ ಜೋಡಿಸಿದಾಗ ಒಟ್ಟು ವಿಭವಾಂತರವು 6V ಆಗುತ್ತದೆ .
13. ಪ್ರಶ್ನೆ ಒಂದರಲ್ಲಿನ ರೇಖಾ ಚಿತ್ರವನ್ನು ಮತ್ತೊಮ್ಮೆ ರಚಿಸಿರಿ.ರೋಧಕದಲ್ಲಿ ಪ್ರವಹಿಸುತ್ತಿರುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ಅಳೆಯ ಅಮೀಟರನ್ನು ಮತ್ತು 12 ೧ ನ ರೋಧಕದ ತುದಿಗಳ ನಡುವಿನ ವಿಭವಾಂತರವನ್ನು ಅಳೆಯಲು ವೋಲ್ಟಮೀಟರನ್ನು ಜೋಡಿಸಿರಿ.ಅಮೀಟರ್ ಮತ್ತು ವೋಲ್ಟಮಿಟರ್ ನಲ್ಲಿಯ ಸೂಚ್ಯಂಕ ಎಷ್ಟಿರಬಹುದು ?

ವಿಭವಾಂತರವನ್ನು ಅಳೆಯಲು ಅಮೀಟರನ್ನು ರೋಧಕಕ್ಕೆ ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಿದೆ.ಅಮೀಟರ್ ಮತ್ತು ವೋಲ್ಟಮೀಟರ್ ನ ಸೂಚ್ಯಂಕವನ್ನು ಪಡೆಯಲು ಓಮನ ನಿಯಮವನ್ನು ಉಪಯೋಗಿಸಬೇಕು .
ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ V = IR ,
ವಿಭವಾಂತರವು V = GV ಆಗಿದೆ .
ರೋಧಕ R = 5 + 8 + 12 = 252೧
I = V / R i.e 6 / 25 = 0.24 A
ಅಮೀಟರಿನ ಸೂಚ್ಯಂಕವು 0.24 A ಮತ್ತು ವೋಲ್ಟಮೀಟರಿನ ಸೂಚ್ಯಂಕವು 2.88 V ಆಗಿರುತ್ತದೆ .

14.ಕೆಳಗಿನವುಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಸಂಪರ್ಕಿಸಿದಾಗ ಸಮಾನ ರೋಧವನ್ನು ನಿರ್ಣಯಿಸಿ.\




15. ಒಂದು ವಿದ್ಯುತ್ ದೀಪದ ರೋಧ 100೧ , ಒಂದು ಟೋಸ್ಟರ್ ನ ರೋಧ 500 , ಹಾಗು ನೀರಿನ ಫಿಲ್ಟರ್ ನ ರೋಧ 500೧.ಇವುಗಳನ್ನು 220V ಆಕರಕ್ಕೆ ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಲಾಗಿದೆ.ಈ ಮೂರು ಉಪಕರಣಗಳು ಬಳಸುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ಬಳಸುವ ಒಂದು ಇಸ್ತ್ರಿಪೆಟ್ಟಿಗೆಯನ್ನು ಅದೇ ಆಕರಕ್ಕೆ ಜೋಡಿಸಲಾಗಿದೆ.ಈ ಇಸ್ತ್ರಿಪೆಟ್ಟಿಗೆಯ ರೋಧ ಮತ್ತು ಅದರ ಮೂಲಕ ಪ್ರವಹಿಸುವ ವಿದ್ಯುತ್ ಪ್ರಮಾಣವೆಷ್ಟು ?
ವಿದ್ಯುತ್ ದೀಪದ ರೋಧ = 100೧
ಟೋಸ್ಟರ್ ನ ರೋಧ = 50೧
ನೀರಿನ ಫಿಲ್ಟರ್ ನ ರೋಧ = 500೧
ವಿಭವಾಂತರ V = 220V
ಇವುಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಚಿತ್ರದಲ್ಲಿ ತೋರಿಸಿರುವಂತೆ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ .


ಈ ಮಂಡಲದ ಸಮಾಂತರ ರೋಧವು R ಆಗಿರಲಿ ,
1 / R = 1 / R1 + 1 / R2 + 1 / R3 = 1 / 100 + 1 / 50 + 1 / 500
ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ ,
V = IR ‘
R ‘ = V / I
ಮಂಡಲದಲ್ಲಿ ಪ್ರವಹಿಸುತ್ತಿರುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹ 1 ಆದರೆ ,I=220 / 500 / 16-7.04A 7.04A ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ಮೂರೂ ಉಪಕರಣಗಳು ಬಳಸುತ್ತಿವೆ.
ಆದ್ದರಿಂದ ಅದೇ ಆಕರಕ್ಕೆ ಸಂಪರ್ಕಿಸಿರುವ ಇಸ್ತ್ರಿ ಪೆಟ್ಟಿಗೆಯು ಕೂಡಾ 7.04 A ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ಬಳಸುತ್ತಿದೆ. ಇಸ್ತ್ರಿ ಪೆಟ್ಟಿಗೆಯ ರೋಧವು R ‘ ಆಗಿರಲಿ ,
ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ ,
V = IR ‘
R ‘ = V / I
=220/7.04
=31.25೧
ಆದ್ದರಿಂದ ಇಸ್ತ್ರಿ ಪೆಟ್ಟಿಗೆಯ ರೋಧ 31.25೧ ಆಗಿರುತ್ತದೆ.ಮತ್ತು ಅದರ ಮೂಲಕ ಪ್ರವಹಿಸುತ್ತಿರುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹವು 7.04A ಆಗಿರುತ್ತದೆ .


16. ವಿದ್ಯುತ್ ಉಪಕರಣಗಳನ್ನು ಸರಣಿ ಕ್ರಮದಲ್ಲಿ ಜೋಡಿಸುವ ಸ್ಥಾನದಲ್ಲಿ ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸುವುದರಿಂದ ಆಗುವ ಪ್ರಯೋಜನಗಳೇನು ?
ಸಮಾಂತರ ಮಂಡಲವು ವಿದ್ಯುತ್ ಉಪಕರಣಗಳ ಮೂಲಕ ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ವಿಭಜಿಸುತ್ತದೆ . ನಿರ್ದಿಷ್ಟವಾಗಿ ಪ್ರತಿಯೊಂದು ವಿದ್ಯುತ್ ಉಪಕರಣವು ವಿಭಿನ್ನ ರೋಧವನ್ನು ಹೊಂದಿರುವಾಗ ಮತ್ತು ಸರಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ವಿಭಿನ್ನ ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ಅಗತ್ಯವಿರುವ ಸಂದರ್ಭಗಳಲ್ಲಿ ಇದು ಸಹಾಯಕವಾಗಿದೆ.ಸಮಾಂತರ ಮಂಡಲದಲ್ಲಿನ ಒಟ್ಟು ರೋಧವನ್ನು ಕಡಿಮೆ ಮಾಡಬಹುದು .

17. 2೧,3೧ ಮತ್ತು 6೧ ರೋಧಗಳನ್ನು ಹೊಂದಿರುವ ಮೂರು ರೋಧಕಗಳನ್ನು ಯಾವ ರೀತಿ ಜೋಡಿಸುವುದರಿಂದ ಅವುಗಳ ಸಂಯೋಜನೆಯ ಒಟ್ಟು ರೋಧವು ಅ ) 4೧ ಆ ) 1೧ ಆಗಿರುತ್ತದೆ . ?

2೧,3೧ ಮತ್ತು 6೧ ಎಂಬ ಮೂರು ರೋಧಕಗಳಿವೆ . ಈ ಮುಂದಿನ ಚಿತ್ರವು ಮೂರು ರೋಧಕಗಳ ಜೋಡಣೆಯನ್ನು ತೋರಿಸುತ್ತದೆ . ಇಲ್ಲಿ 3೧ ಮತ್ತು 6೧ ರೋಧಕಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಲಾಗಿದೆ . ಆದ್ದರಿಂದ ಒಟ್ಟು ರೋಧವು ,


ಈ 2೧ ರೋಧಕವನ್ನು 2೧ ರೋಧಕದೊಂದಿಗೆ ಸರಣಿಯಲ್ಲಿ ಜೋಡಿಸಿದೆ . ಆದ್ದರಿಂದ ಮಂಡಲದ ಸಮಾನ ರೋಧವು 2೧+ 2೧ = 4೧ ಆದ್ದರಿಂದ ಮಂಡಲದ ಒಟ್ಟು ರೋಧವು 4೧ ಆಗುತ್ತದೆ .
ಆ ) ಈ ಕೆಳಗಿನ ಮಂಡಲ ಚಿತ್ರವು ಮೂರು ರೋಧಕಗಳ ಜೋಡಣೆಯನ್ನು ತೋರಿಸುತ್ತದೆ .

ಎಲ್ಲಾ ರೋಧಕಗಳನ್ನು ಸರಣಿಯಲ್ಲಿ ಜೋಡಿಸಿದೆ.ಆದ್ದರಿಂದ ಮಂಡಲದ ಸಮಾನ ರೋಧವು



ಆದ್ದರಿಂದ ಮಂಡಲದ ಸಮಾನ ರೋಧ = 1೧


ಅಭ್ಯಾಸದ ಪ್ರಶೋತ್ತರಗಳು

1. ರೋಧ R ಹೊಂದಿರುವ ಒಂದು ತಂತಿಯನ್ನು ಐದು ಸಮ ಭಾಗಗಳಾಗಿ ಕತ್ತರಿಸಲಾಗಿದೆ . ನಂತರ ಈ ಭಾಗಗಳನ್ನು ಸಮಾನಾಂತರವಾಗಿ ಸಂಪರ್ಕಿಸಲಾಗುತ್ತದೆ.ಈ ಸಂಯೋಜನೆಯ ರೋಧವು R ಆದರೆ RR ” ನ ಅನುಪಾತವು …
d ) 25

2.ಈ ಕೆಳಗಿನ ಯಾವ ಪದಗಳು ಮಂಡಲದಲ್ಲಿ ವಿದ್ಯುತ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಪ್ರತಿನಿಧಿಸುವುದಿಲ್ಲ ?
b ) IR

3.ಒಂದು ವಿದ್ಯುತ್ ಬಲ್ಸ್ ನ್ನು 220V ಮತ್ತು 100W ಎಂದು ನಮೂದಿಸಲಾಗಿದೆ , ಈ ಬಲ್ಬ 110V ನಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸಿದರೆ ಅದರಲ್ಲಿ ಬಳಕೆಯಾದ ಸಾಮರ್ಥ್ಯ ಎಷ್ಟು ?
d ) 25W

4. ಸಮಾನವಾದ ಉದ್ದ ಮತ್ತು ವ್ಯಾಸವುಳ್ಳ ಒಂದೇ ರೀತಿಯ ಎರಡು ವಸ್ತುಗಳನ್ನು ಮೊದಲು ಸರಣಿಕ್ರಮದಲ್ಲಿ ನಂತರ ಸಮಾಂತರ ಕ್ರಮದಲ್ಲಿ ಒಂದೇ ವಿಭವಾಂತರಕ್ಕೆ ಅಡ್ಡಲಾಗಿ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ . ಸರಣಿ ಕ್ರಮದಲ್ಲಿ ಮತ್ತು ಸಮಾಂತರ ಕ್ರಮದಲ್ಲಿ ಉತ್ಪತ್ತಿಯಾದ ಶಾಖದ ಅನುಪಾತ .
c ) 4 : 1 5.

5. ಎರಡು ತುದಿಗಳ ನಡುವೆ ವಿಭವಾಂತರವನ್ನು ಅಳತೆಮಾಡಲು ವೋಲ್ಟ್ ಮೀಟರ್ ನ್ನು ಹೇಗೆ ಸಂಪರ್ಕಿಸಬೇಕು ?
ವಿಭವಾಂತರವನ್ನು ಅಳತೆ ಮಾಡಲು ವೋಲ್ಟ್ ಮೀಟರ್ ನ್ನು ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಬೇಕು .

6. ಒಂದು ತಾಮ್ರದ ತಂತಿಯು 0.5 ಮಿ.ಮಿ ವ್ಯಾಸವನ್ನು ಮತ್ತು 1.6X10 ಮೀ ರೋಧಕತೆಯನ್ನು ಹೊಂದಿದೆ.ಅದರ ರೋಧ 109 ನಷ್ಟಾಗಲು ಅದರ ಉದ್ದ ಎಷ್ಟಿರಬೇಕು ? ತಂತಿಯ ವ್ಯಾಸವನ್ನು ದ್ವಿಗುಣಗೊಳಿಸಿದರೆ ಅದರ ರೋಧವು ಎಷ್ಟು ಬದಲಾಗುತ್ತದೆ . ?
ತಂತಿ ಅಡ್ಡಕೊಯ್ತದ ವಿಸ್ತೀರ್ಣ A = n ( d / 2 ) ²
ವ್ಯಾಸ = 0.5 ಮಿ.ಮಿ = 0.0005 ಮೀಟರ್
ರೋಧ R = 10೧
ಆದ್ದರಿಂದ ನಮಗೆ ಗೊತ್ತಿರುವಂತೆ , R = p 1 / A
I = RA / p ( A = nd² / 4 )
= 10X3.14X ( 0.0005 ) ² / 1.6X10-8 X4
= 10X3.14X25 / 4X1.6
= 122.72m
ಆದ್ದರಿಂದ ತಂತಿಯ ಉದ್ದ 122.72m .
ತಂತಿಯ ವ್ಯಾಸವನ್ನು ದ್ವಿಗುಣಗೊಳಿಸಿದರೆ ಅಂದರೆ ಅದರ ವ್ಯಾಸ = 2X0.5 = 1 ಮಿ.ಮಿ = 0.001 ಮೀ
ರೋಧವು R ‘ ಎಂದು ತೆಗೆದುಕೊಂಡಾಗ
R ‘ = p V / A
1.6 X 10 ” X 122.72 / 3.14(1/2 x10-3 ) 2
= 250×10² = 2.5೧
ಆದ್ದರಿಂದ ತಂತಿ ವ್ಯಾಸವನ್ನು ದ್ವಿಗುಣಗೊಳಿಸಿದರೆ ಅದರ ರೋಧವು 2.5೧ ಆಗುತ್ತದೆ .

7.ಒಂದು ರೋಧಕದ ನಡುವಿನ ವಿಭವಾಂತರ V ಮತ್ತು ಅದಕ್ಕನುಗುಣವಾಗಿ ಅದರಲ್ಲಿ ಪ್ರವಹಿಸುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹಗಳ ವಿವಿಧ ಮೌಲ್ಯಗಳನ್ನು ನೀಡಲಾಗಿದೆ .


V ಮತ್ತು I ಗಳ ನಡುವಿನ ರೇಖಾನಕ್ಷೆಯನ್ನು ರಚಿಸಿ ಈ ರೋಧಕದ ರೋಧವನ್ನು ಕಂಡುಹಿಡಿಯಿರಿ .

ರೇಖಾ ನಕ್ಷೆಯಲ್ಲಿ ಚಿತ್ರಿಸಿರುವಂತೆ , ರೋಧ R ,
ಸ್ಲೋಪ್ 1 / R = BC / AC = 2 / 6.8
R = 6.8 / 2 = 3.4೧ ಆದ್ದರಿಂದ ರೋಧಕದ ರೋಧ 3.4೧ ಆಗಿದೆ .

8. 12V ಬ್ಯಾಟರಿಯನ್ನು ಒಂದು ರೋಧಕದ ಜೊತೆ ಸಂಪರ್ಕಿಸಿದಾಗ ಅದರಲ್ಲಿನ ವಿದ್ಯುತ್ ಪ್ರವಾಹವು 2.5mA ಆಗಿರುತ್ತದೆ.ಆಗ ರೋಧಕದ ರೋಧವನ್ನು ಕಂಡುಹಿಡಿಯಿರಿ ,
ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ ,
R = V / I
V=12ಮತ್ತುI=2.5mA=2.5×10-3A
R=12/2.5×10-3=4.8×10-3೧=4.8೧ ಆಗಿದೆ

9. 9V ಬ್ಯಾಟರಿಯನ್ನು 0.2೧,0.3೧,0.4೧,0.5೧ ಮತ್ತು 12೧ ಗಳ ರೋಧಕಗಳೊಂದಿಗೆ ಸರಣಿ ಕ್ರಮದಲ್ಲಿ ಸಂಪರ್ಕಿಸಲಾಗಿದೆ . 12೧ ರೋಧದ ಮೂಲಕ ಪ್ರವಹಿಸುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹ ಎಷ್ಟು ?


ಆದ್ದರಿಂದ 12೧ ರೋಧದ ಮೂಲಕ ಪ್ರವಹಿಸುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹ 0.671A ಆಗಿರುತ್ತದೆ .

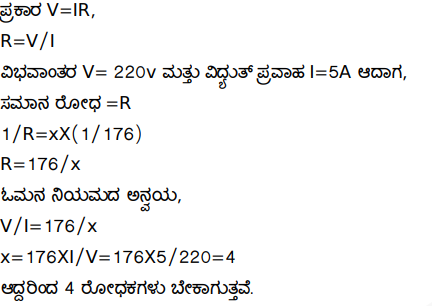

10. 1762 ರೋಧದ ಎಷ್ಟು ರೋಧಕಗಳನ್ನು ಸಮಾನಾಂತರ ಕ್ರಮದಲ್ಲಿ 220V ವಿದ್ಯುತ್ ಮೂಲಕ್ಕೆ ಸಂಯೋಜಿಸಿದಾಗ 5A ವಿದ್ಯುತ್ ಪ್ರವಾಹ ಉಂಟಾಗುತ್ತದೆ . ?
176೧ ರೋಧದx ರೋಧಕಗಳನ್ನು ಸಮಾನಾಂತರ ಕ್ರಮದಲ್ಲಿ ಜೋಡಿಸಿದಾಗ , ಸಮಾನ ರೋಧವು ಓಮನ ನಿಯಮದ ಪ್ರಕಾರ

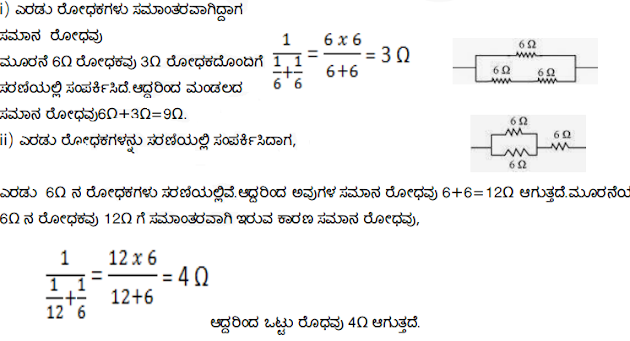

11. ನೀವುಗಳು 62 ನ ಮೂರು ರೋಧಕಗಲನ್ನು ಹೇಗೆ ಸಂಯೋಜಿಸಿ ಅದರ ಸಂಯೋಜನೆಯ ರೋಧವು i ) 9 ೧ ii ) 4೧ ಆಗಿರುವಂತೆ ಮಾಡುವಿರಿ ?
ರೋಧಕಗಳನ್ನು ಸರಣಿಯಲ್ಲಿ ಜೋಡಿಸಿದಾಗ ಒಟ್ಟು ಸಮಾನ ರೋಧವು 6೧+ 6೧+ 6೧ = 18೧ ಆಗುತ್ತದೆ . ಆದರೆ ಇದು ನಮಗೆ ಅಗತ್ಯವಿಲ್ಲ , ರೋಧಕಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಿದಾಗ ಒಟ್ಟು ಸಮಾನ ರೋಧವು 6 / 2 = 3೧ ಆಗುತ್ತದೆ . ಇದು ಕೂಡಾ ನಮಗೆ ಅಗತ್ಯವಿಲ್ಲ.ಆದ್ದರಿಂದ ನಾವು ಎರಡು ರೋಧಗಳನ್ನು ಸರಣಿಯಲ್ಲಿ ಅಥವಾ ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಬೇಕು .




12 , 220V ವಿದ್ಯುತ್ ಸರಬರಾಜು ಮಾರ್ಗದಲ್ಲಿ ಬಳಸಲಾಗುವ ಹಲವಾರು ಎಲೆಕ್ನಿಕ್ ಬಲ್ಬಗಳು 10W ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿರುವಂತೆ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ . 220V ಸರಬರಾಜು ಮಾರ್ಗದಲ್ಲಿ ಗರಿಷ್ಠ ವಿತರಣಾ ವಿದ್ಯುತ್ ಪ್ರವಾಹ 5A ಇದ್ದಾಗ ಅದರ ಎರಡು ತುದಿಗಳಲ್ಲಿ ಸಮಾಂತರವಾಗಿ ಎಷ್ಟು ಎಲೆಕ್ನಿಕ್ ಬಲ್ಟ್ ಗಳನ್ನು ಸಂಯೋಜಿಸಬೇಕು ?
ಎಲೆಕ್ಟ್ರಿಕ್ ಬಲ್ಪ್ ನ ರೋಧ R1= ?

ವಿಭವಾಂತರ V = 220v



13.ಒಂದು ವಿದ್ಯುತ್ ಓವನ್ ನ ಬಿಸಿ ತಟ್ಟೆಯನ್ನು 220V ವಿದ್ಯುತ್ ತಂತಿಗೆ ಜೋಡಿಸಿದೆ . ಅದು A ಮತ್ತು B ಎಂಬ ಎರಡು ಸುರುಳಿ ರೋಧಕಗಳನ್ನು ಹೊಂದಿದ್ದು ಪ್ರತಿ ಸುರುಳಿಯ ರೋಧವು 24 ಆಗಿರುತ್ತದೆ . ಇವುಗಳನ್ನು ಪ್ರತ್ಯೇಕವಾಗಿ ಸರಣಿಕ್ರಮದಲ್ಲಿ ಅಥವಾ ಸಮಾಂತರ ಕ್ರಮದಲ್ಲಿ ಬಳಸಬಹುದು , ಈ ಮೇಲಿನ ಮೂರು ಪ್ರಕರಣಗಳಲ್ಲಿ ಪ್ರವಹಿಸಿದ ವಿದ್ಯುತ್ ಪ್ರವಾಹ ಎಷ್ಟು ?


ಆದ್ದರಿಂದ ಸುರುಳಿಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಬಳಸಿದಾಗ ಪ್ರವಹಿಸುವ ವಿದ್ಯುತ್ 18.33A ಆಗಿರುತ್ತದೆ .



14. ಕೆಳಗಿನ ಪ್ರತಿಯೊಂದು ವಿದ್ಯುತ್ ಮಂಡಲದಲ್ಲಿ 2೧ ನ ರೋಧಕದಲ್ಲಿ ವ್ಯಯವಾಗುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೋಲಿಕೆ ಮಾಡಿರಿ . i ) 1೧ಮತ್ತು 2೧ ರೋಧಕಗಳನ್ನು 6V ಬ್ಯಾಟರಿಯೊಂದಿಗೆ ಸರಣಿಕ್ರಮದಲ್ಲಿ ಜೋಡಿಸಿದಾಗ , ಮತ್ತು ii ) 1೧ ಮತ್ತು 2೧ ರೋಧಕಗಳನ್ನು 4V ಬ್ಯಾಟರಿಯೊಂದಿಗೆ ಸಮಾಂತರ ಕ್ರಮದಲ್ಲಿ ಜೋಡಿಸಿದಾಗ



15.ಎರಡು ದೀಪಗಳು 220V ನಲ್ಲಿ 100W ಮತ್ತು ಮತ್ತೊಂದು 220V ನಲ್ಲಿ 60W ದರವನ್ನು ಹೊಂದಿದ್ದು , ಇವುಗಳನ್ನು ವಿದ್ಯುತ್ ನ ಮೂಲಕ್ಕೆ ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಲಾಗಿದೆ . ಸರಬರಾಜಾಗುತ್ತಿರುವ ವೋಲ್ವೇಜ್ 220V ಆದಾಗ ಆ ತಂತಿಗಳಲ್ಲಿನ ವಿದ್ಯುತ್ ಪ್ರವಾಹ ಎಷ್ಟು?
ಎರಡು ದೀಪಗಳನ್ನು ಸಮಾಂತರವಾಗಿ ಜೋಡಿಸಲಾಗಿದೆ.ಆದ್ದರಿಂದ ಪ್ರತಿಯೊಂದು ದೀಪದ ವಿಭವಾಂತರ 220V ಆಗಿದೆ . 100W ನ ದೀಪದಲ್ಲಿ ಪ್ರವಹಿಸುತ್ತಿರುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹವು
P – VI , I = P / V , 60 / 220A .
ಆದ್ದರಿಂದ ತಂತಿಯಲ್ಲಿ ಪ್ರವಹಿಸುತ್ತಿರುವ ವಿದ್ಯುತ್ ಪ್ರವಾಹವು = 100 / 220 + 60 / 220 = 0.727A .
16.250W ಟಿ.ವಿ ಯು ಒಂದು ಗಂಟೆ ಅಥವಾ 1200W ಟೋಸ್ಟರ್ 10 ನಿಮಿಷಗಳವರೆಗೆ ಬಳಸಿದರೆ ಯಾವುದರಲ್ಲಿ ಅತೀ ಹೆಚ್ಚು ಶಕ್ತಿಯು ಬಳಕೆಯಾಗುತ್ತದೆ ?
ಟಿ.ವಿ ಯು ಬಳಸಿದ ಶಕ್ತಿಯನ್ನು ಈ ಕೆಳಗಿನ ಸೂತ್ರದಿಂದ ಕಂಡುಹಿಡಿಯಬಹುದು .
H = Pt , P ಅಂದರೆ ಟಿ.ವಿ ಯ ಸಾಮರ್ಥ್ಯ , t = ಸಮಯ
250W ನ ಟಿ.ವಿ ಯು ಒಂದು ಗಂಟೆಯಲ್ಲಿ ಬಳಸಿದ ಶಕ್ತಿ = 250 x3600 = 9×105 ) .
1200W ನ ಟೋಸ್ಟರ್ 10 ನಿಮಿಷದಲ್ಲಿ ಬಳಸಿದ ಶಕ್ತಿ = 1200 x600 = 7.2×105 ) .
ಆದ್ದರಿಂದ 250W ನ ಟಿ.ವಿ ಯು ಒಂದು ಗಂಟೆಯಲ್ಲಿ ಬಳಸಿದ ಶಕ್ತಿಯು 1200W ನ ಟೋಸ್ಟರ್ 10 ನಿಮಿಷದಲ್ಲಿ ಬಳಸಿದ ಶಕ್ತಿಗಿಂತ ಹೆಚ್ಚು .

17. 8೧ ರೋಧವನ್ನು ಹೊಂದಿರುವ ಇಲೆಕ್ಟ್ರಿಕ್ ಹೀಟರ್ ವಿದ್ಯುತ್ ಮೈನ್ ನಿಂದ 2 ಗಂಟೆಗಳವರೆಗೆ 15A ವಿದ್ಯುತ್ ಪ್ರವಾಹವನ್ನು ಪಡೆಯುತ್ತದೆ . ಇಲೆಕ್ಟ್ರಿಕ್ ಹೀಟರ್ ನಲ್ಲಿ ಉತ್ಪತ್ತಿಯಾದ ಉಷ್ಟದ ದರವನ್ನು ಕಂಡುಹಿಡಿಯಿರಿ .
ಒಂದು ಉಪಕರಣದಲ್ಲಿ ಉತ್ಪತ್ತಿಯಾದ ಉಷ್ಣದ ದರವನ್ನು P = IFR ಎಂಬ ಸೂತ್ರದಿಂದ ಕಂಡುಹಿಡಿಯಬಹುದು.
ಇಲ್ಲಿ ಇಲೆಕ್ಟ್ರಿಕ್ ಹೀಟರ್ ನ ರೋಧ R = 8೧
ಬಳಸಿದ ವಿದ್ಯುತ್ ಪ್ರವಾಹ । = 15A
P = ( 15 )2 2×8 = 1800J / s
ಆದ್ದರಿಂದ ಇಲೆಕ್ಟ್ರಿಕ್ ಹೀಟರ್ ನಲ್ಲಿ ಉತ್ಪತ್ತಿಯಾದ ಉಷ್ಣದ ದರ 1800 ) / s .

18.ಕೆಳಗಿನವುಗಳನ್ನು ವಿವರಿಸಿ ,

a ) ವಿದ್ಯುತ್ ದೀಪಗಳ ತಂತುಗಳಲ್ಲಿ ಟಂಗ್ ಸ್ಟನ್ ಅನ್ನು ಬಹುತೇಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.ಏಕೆ ?
ಟಂಗ್ ಸ್ಟನ್ ನ ಕರಗುವ ಬಿಂದು ತುಂಬಾ ಅಧಿಕವಾಗಿದೆ ಮತ್ತು ಅದು ಅಧಿಕ ರೋಧವನ್ನು ಹೊಂದಿದ್ದು ಉಷ್ಣ ನೀಡಿದಾಗ ಸುಲಭವಾಗಿ ಕರಗುವುದಿಲ್ಲ .

b ) ಬ್ರೆಡ್ ಟೋಸ್ಟರ್ ಮತ್ತು ಇಲೆಕ್ಟ್ರಿಕ್ ಇಸ್ತ್ರಿಪೆಟ್ಟಿಗೆಯಂತಹ ವಿದ್ಯುತ್ ತಾಪನ ಸಾಧನಗಳಲ್ಲಿನ ವಾಹಕಗಳನ್ನು ಶುದ್ಧಲೋಹಕ್ಕಿಂತಲೂ ಮಿಶ್ರಲೋಹಗಳಿಂದ ತಯಾರಿಸಿರುತ್ತಾರೆ ಏಕೆ ?
ಏಕೆಂದರೆ ಮಿಶ್ರಲೋಹಗಳ ರೋಧಶೀಲತೆಯು ಲೋಹಗಳಿಗಿಂತ ಹೆಚ್ಚಾಗಿರುತ್ತದೆ.ಇದರಿಂದ ಅಧಿಕ ಉಷ್ಣ ಉತ್ಪತ್ತಿಯಾಗುತ್ತದೆ .

c ) ಗೃಹಬಳಕೆಯ ವಿದ್ಯುತ್ ಮಂಡಲಗಳ ಜೋಡಣೆಯಲ್ಲಿ ಸರಣೀ ಕ್ರಮ ವ್ಯವಸ್ಥೆಯನ್ನು ಬಳಸಲಾಗುವುದಿಲ್ಲ ಏಕೆ ?
ಸರಣಿ ಕ್ರಮದಲ್ಲಿ ಜೋಡಿಸಿದ ಮಂಡಲದಲ್ಲಿ ವೊಲೇಜ್ ವಿಭಜನೆಯಾಗುತ್ತದೆ.ಪ್ರತಿ ಉಪಕರಣ ಕಡಿಮೆ ವೋಲ್ವೇಜ್ ಪಡೆಯುವ ಕಾರಣ ವಿದ್ಯುತ್ ಪ್ರವಾಹವು ಕಡಿಮೆಯಾಗುತ್ತಾ ಹೋಗಿ ಕೊನೆಗೆ ಉಪಕರಣ ಬಿಸಿಯಾಗುತ್ತದೆ ಮತ್ತು ಸರಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವುದಿಲ್ಲ.ಆದ್ದರಿಂದ ಗೃಹ ಬಳಕೆಯ ವಿದ್ಯುತ ಮಂಡಲದಲ್ಲಿ ಸರಣಿ ಕ್ರಮವನ್ನು ಉಪಯೋಗಿಸುವುದಿಲ್ಲ .

d ) ತಂತಿಯ ರೋಧವು ಅದರ ಅಡ್ಡಕೊಯ್ಯದ ವಿಸ್ತೀರ್ಣದೊಂದಿಗೆ ಹೇಗೆ ಬದಲಾಗುತ್ತದೆ ?
ಅಡ್ಡಕೊಯ್ತದ ವಿಸ್ತೀರ್ಣ ಹೆಚ್ಚಾದಂತ ರೋಧವು ಕಡಿಮೆಯಾಗುತ್ತದೆ . ಮತ್ತು ಅಡ್ಡಕೊಯ್ದದ ವಿಸ್ತೀರ್ಣವು ಕಡಿಮೆಯಾದಂತೆ ರೋಧವು ಅಧಿಕವಾಗುತ್ತದೆ .

e ) ವಿದ್ಯುತ್ ಪ್ರಸರಣದಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ತಾಮ್ರ ಮತ್ತು ಅಲ್ಯುಮಿನಿಯಂ ತಂತಿಗಳನ್ನು ಬಳಸಲಾಗುತ್ತದೆ ಏಕೆ ?
ತಾಮ್ರ ಮತ್ತು ಅಲ್ಯುಮಿನಿಯಂ ಉತ್ತಮ ವಿದ್ಯುತ್ ವಾಹಕಗಳು ಮತ್ತು ಅವುಗಳ ರೋಧವು ಕಡಿಮೆ ಇರುತ್ತದೆ .
